Кратак увод

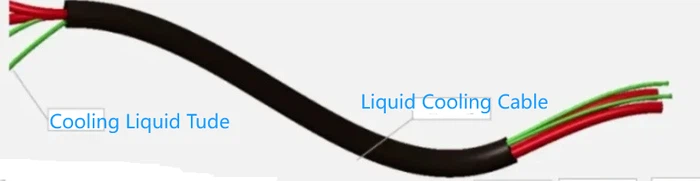

Са повећањем брзине пуњења, техничка ограничења каблова и електричних конектора постепено су постала истакнута. ДЦ брзи пуњачи захтевају веће проводнике за пренос веће струје, али то такође може довести до тога да каблови постану гломазни и незгодни за употребу. Каблови за пуњење хлађени течношћу могу ефикасно да смање температуру на једносмерним контактима каблова и електричних конектора возила коришћењем тањих жица и технологије течног хлађења, док смањују тежину каблова, чинећи их лакшим за рад и употребу.

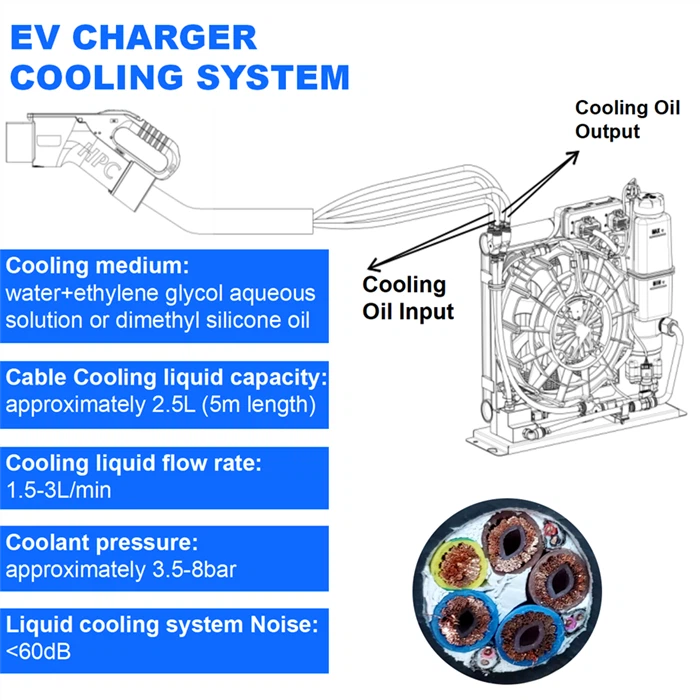

Принцип одвођења топлоте за кабл за пуњење ЦЦС утикача са течним хлађењем:
Возите проток расхладне течности кроз електронску пумпу. Када расхладна течност прође крозТечно хлађени 500А ЦЦС утикачикабл, одузима топлоту од кабла и конектора за пуњење и враћа се у резервоар за гориво (за складиштење расхладне течности); Затим га покреће електронска пумпа да одведе топлоту кроз радијатор.
Тецхницал Специфицатион
|
Електричне перформансе. |
||

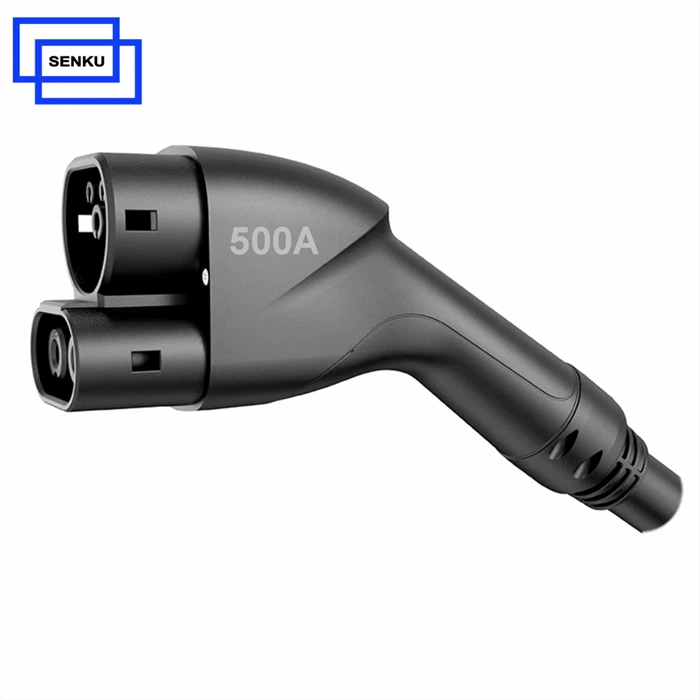

| Модел | СЕНКУ ИЕЦ-3-ИВц-500А | |
|
Називна струја |
500A |
|
|
Радни напон |
1000В ДЦ |
|
|
Механички живот |
укључивање/искључивање без оптерећења > 10000 пута |
|
|
Материјал кућишта |
Термопластични, отпорни на пламен УЛ94-0 |
|
|
Цондуцт Пин |
Цоопер легура, пресвучена |
|
|
Оператион Темп. |
-30 степен ~ + 50 степен |
|
|
ИП класа заштите |
ИП 55 (радно стање) |
|
Отпор контакта је важан индикатор квалитета за везу између каблова и терминала, који одређује стварање топлоте на месту прикључка. Да би се смањила производња топлоте на тачки прикључка и побољшала тренутна носивост,Течно хлађени 500А ЦЦС утикачикабл и терминал пиштоља за пуњење које производи Сенку заварени су ултразвучним заваривањем.
Због механичког судара укљученог у процес уметања пиштоља за пуњење, како би се поправили терминали и прикључне жице, и како би се осигурала отпорност на прашину и водоотпорност главе пиштоља, неке главе пиштоља су испуњене заптивачем високе топлотне проводљивости изнутра.
Више детаља о овомеТечно хлађени 500А ЦЦС утикачи, контактирајте нашепродајни тим, Хвала!
Повезане информације
Поред пиштоља за пуњење са течним хлађењем, модул са течним хлађењем је такође једна од основних компоненти система за пуњење са течним хлађењем. Принцип дисипације топлоте модула за течно хлађење је да циркулише расхладно средство између унутрашњих и спољашњих радијатора модула за пуњење течним хлађењем кроз водену пумпу, одузимајући топлоту модула.
