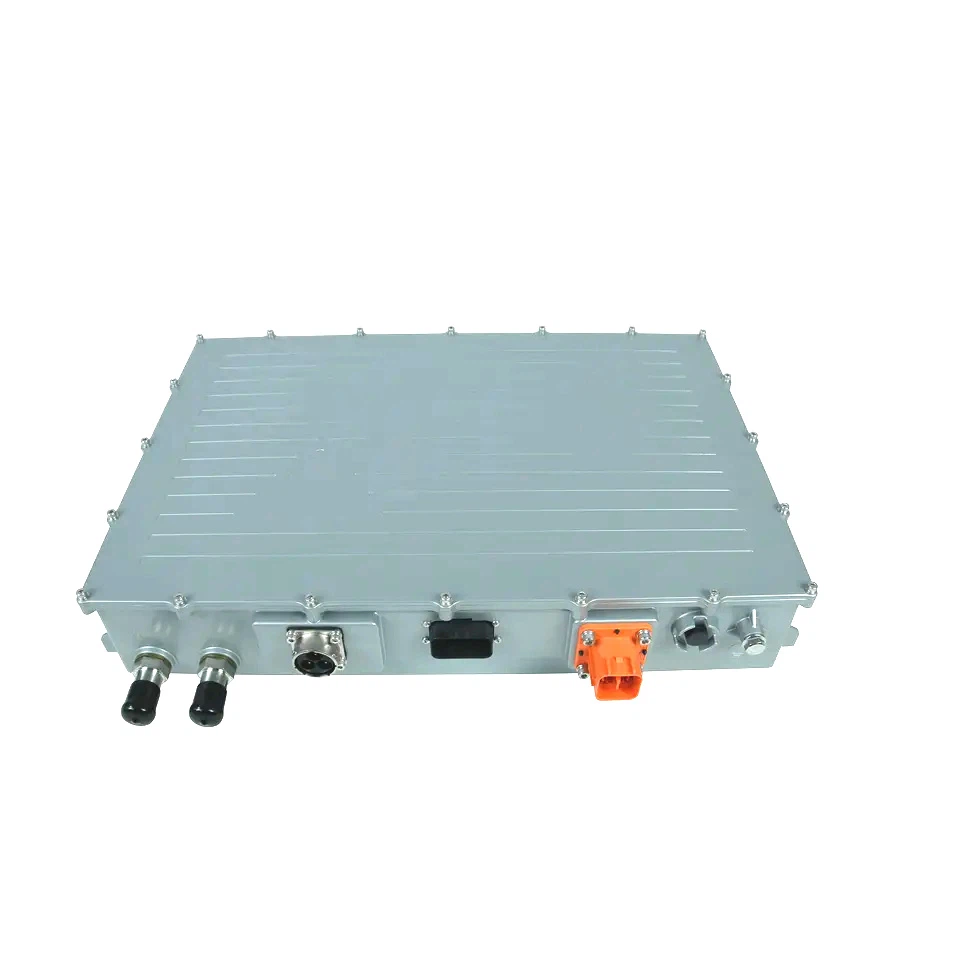

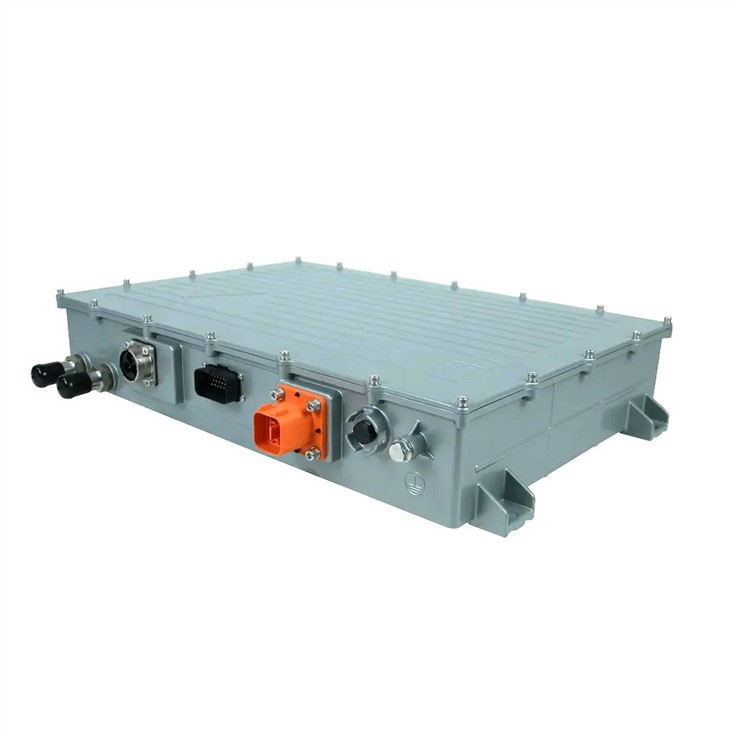

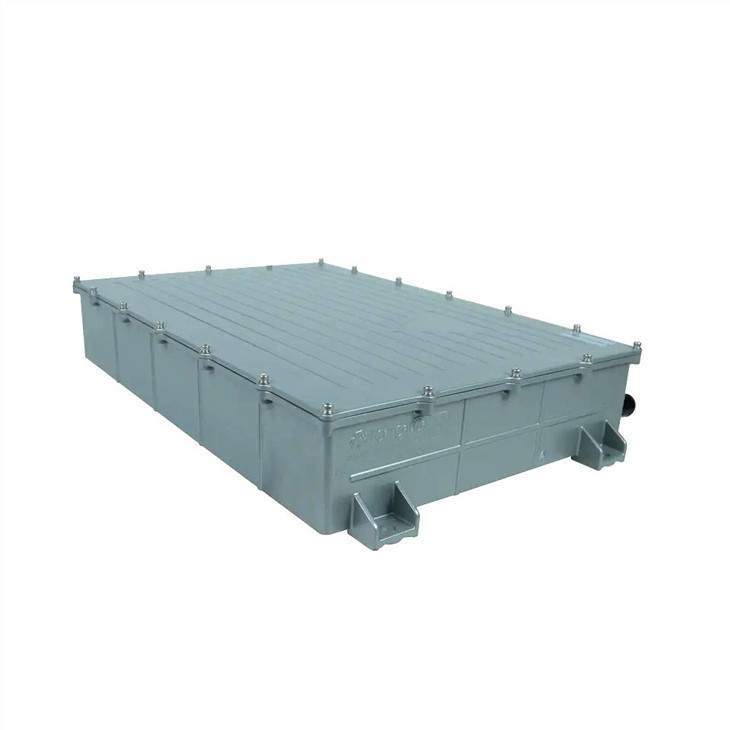

Кратак увод
Уграђени пуњач за ЕВ пуњење од 22КВ је дизајниран за брзо пуњење наизменичном струјом на високом напону са стандардним трофазним прикључком на електричну мрежу (као што је стандардни индустријски ЦЕЕ утикач). Конвертује улазни напон наизменичне струје у једносмерни напон и затим пуни батерију;
Пуњач ЕВ за пуњење од 22КВ може се користити за фиксну везу, као што је у бродским или индустријским апликацијама, и оствари безбедну и флексибилну интеграцију. И могуће је користити два или више ОБЦ-а паралелно да бисте добили већу снагу пуњења наизменичном струјом; Сваки од њих се контролише посебном ЦАН поруком како би се постигла једноставна, брза и безбедна топологија пуњења.
Поред тога, овај пуњач од 22КВ на ОБЦ-у такође се може користити без комуникације за пуњење возила.
Најважније од 22КВ ОБЦ
√ИП67 заштита
√Течно хлађење
√Подршка за контролу ЦАН БУС-а
√АЦ пуњење до 22 кВ
√Компатибилан са напоном електричне мреже у ЕУ и САД
√Опсег улазног напона 152–480ВАЦ
√Улазна струја: 32А МАКС
√Опсег излазног напона: 100-450 В ДЦ
√Називни излаз: 384В ДЦ@ 50А
√Димензија: 550*350*101мм (25Кг±0,5)
Улазна/излазна карактеристична крива 22КВ онбоард пуњача
Крива ефикасности пуњача од 22КВ

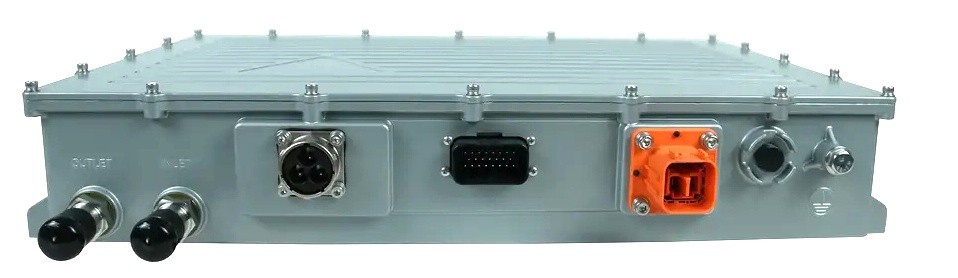

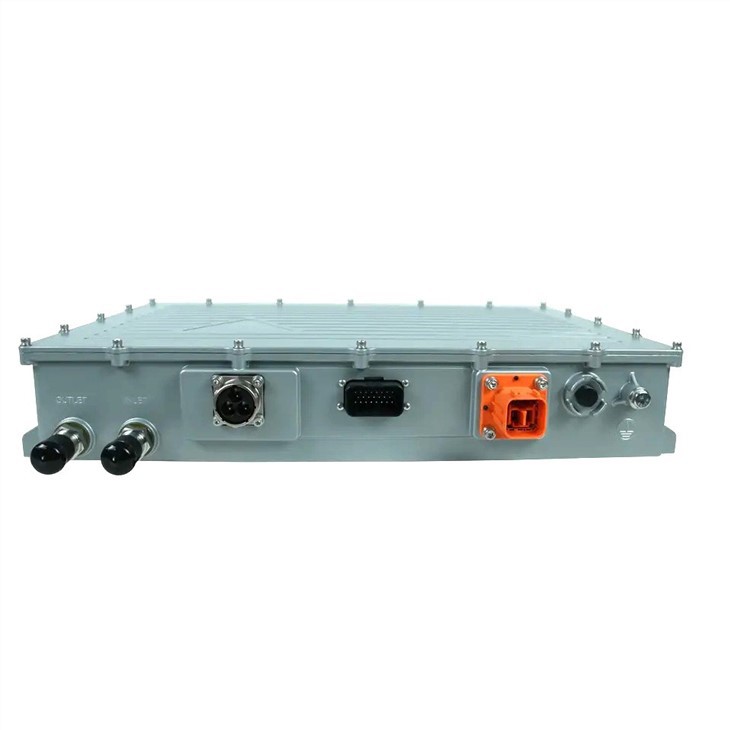

Конектори Дефиниција 22кВ ОБЦ
|
бр. |
Дефиниција |
|
1 |
Улазна веза |
|
2 |
Сигнална веза |
|
3 |
Излазна веза |
|
4 |
ПЕ |
|
Инлет |
Улаз за хлађење течности |
|
Оутлет |
Излаз хлађења течности |
Подаци о систему хлађења 22КВ онбоард пуњача
|
Термални / Расхладни систем |
||
|
Количина расхладне течности у уређају |
L |
1.6 |
|
Спољашњи пречник прикључних комада расхладне воде |
мм |
20 |
|
Минимална температура расхладне течности на улазу |
степен |
-25 |
|
Максимална температура расхладне течности на улазу |
степен |
50 |
|
Пад притиска расхладне течности @ 5л/мин, Трасхладна течност=25 степен (са односом мешавине воде и гликола 50/50) |
бар |
0.4 |
|
Максимални притисак система за хлађење |
бар |
1 |
|
Брзина протока расхладне воде |
л/мин |
6 до 20 |
Више асортимана производа за референцу
Примена производа
Више детаља о овом ЕВ пуњачу за пуњење 22КВ на броду контактирајте нашпродајни тим, Хвала!
